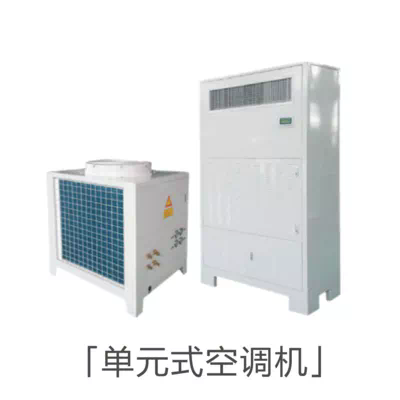

RF120N风冷冷暖（热泵型）单元式空调机

　　RF120N风冷冷暖(热泵型)单元式空调机机组简介及特点

　　1、简介

　　杭井RF120N风冷冷暖(热泵型)单元式空调机是井泉公司在多年生产柜机的基础上最新升级的版本。机组外形采用流线型设计，外形美观。具有制冷、制热、除湿、加热等功能，可实现对室内环境温度的精确控制。广泛适用于各种写字楼、宾馆，展览馆等场合。

　　2、产品特点

　　◆ 规格众多

　　本系列设有3HP～100HP共19个规格。有风冷、水冷两种冷却方式，满足客户不同使用环境的需求。

　　◆ 设计灵活

　　有多种送回风方式，便于匹配组合。有新风引入功能，能够有效改善空气品质。适用于多种工程环境。

　　◆ 结构紧凑

　　机组结构紧凑、外型小巧，所有维护、保养均可正面进行，便于安装、维护和调试。

　　◆ 品牌配件

　　主要制冷系统配件采用知名品牌产品，如高性能进口压缩机，低噪音高效率离心式风机等，节能、性能可靠。

　　◆ 高效节能

　　壳管式冷凝器采用我司专利产品――高效换热管，大大提高机组换热效率。

　　◆ 多重保护

　　机组设有多重安全保护，如高低压力、压缩机过流、过载等，确保机组安全可靠。

　　◆ 特殊处理

　　根据使用场合的具体要求，机组可做防爆防腐处理。可广泛用于石油、化工、冶金、军工、医药等行业存在或可能存在ⅡA、ⅡB级,T1～T4组可燃性气体、蒸气与空气混合形成的爆炸性气体混合物的1～2区场合。

　　3、执行标准

　　本产品执行国家标准：

　　① GB/T 17758-1999 《单元式空气调节机》。

　　② GB 19576-2004《单元式空气调节机能效限定值及能源效率等级》

　　RF120N风冷冷暖(热泵型)单元式空调机送回风方式

　　RF120N风冷冷暖(热泵型)单元式空调机型号说明

　　例如：

　　(1) LF58N：制冷量为57.6kW的风冷冷风型单元式空调机，制冷剂为R22，压缩机置于室内。

　　(2) RF34H：制冷量为33.6kW的风冷热泵型单元式空调机，制冷剂为R407C，压缩机置于室外。

　　(3) SW-10：表示压缩机功率为10HP的风冷室外机，压缩机置于室外。

　　(4) SW-(5×2)N：表示压缩机功率为10HP(2个5HP系统)的风冷室外机，压缩机置于室内。

　　RF120N风冷冷暖(热泵型)单元式空调机技术参数表

　　机组运行范围

　　RF120N风冷冷暖(热泵型)单元式空调机安装注意事项

　　1、机组基础可为混凝土或槽钢基础，一般应高于楼面50~100mm。基础应能承受机组工作时的重量且水平固定。为防止机组振动，可根据机组重量选用隔振垫或隔振器。制作机组基础时，基础需比机组外形尺寸单边大150mm，定位尺寸请参考外形图中基础安装孔尺寸。

　　2、机组安装时，应预留维修空间、水管接管、冷媒接管或风管安装空间。

　　3、水冷机进出水管应按机组标示安装，进出水管在机组连接处应设有防振软管。进水管应安装水过滤器，以防止异物进入或换热器结垢，降低换热效果。

　　4、室外机应安装于通风良好空间，吹出或吸入空气不受阻碍的地方，避免安装在附近有热源、污染或易燃易爆的场所。

　　RF120N风冷冷暖(热泵型)单元式空调机订货参考事项

　　1、样本中技术参数中的制冷量、风量、机外静压、加热量等数据如不能满足客户要求，请与我公司联系确认，认可后请在订货技术协议书中注明。

　　2、压缩机标准配置R22为知名品牌涡旋压缩机，如客户有其它需求，请与我公司联系确认，认可后请在订货技术协议书中注明。

　　3、机组加热器标准配置为电加热形式。本公司可为客户提供其它电加热量或加热形式(如热水加热、蒸汽加热)的机组，请与我公司联系确认，认可后请在订货技术协议书中注明。

　　4、控制器标准配置为：36HP(含36HP)以下机组采用主令开关，操作简易;其它采用可编程控制器及可视文本操作器，操作智能化。如客户有其它需求，请与我公司联系确认，认可后请在订货技术协议书中注明。

　　5、本样本提供的技术参数值均为名义工况下的数据，仅供参考，建议使用时根据实际工况进行修正，请参考附录。

　　6、机组制冷剂标准配置为R22、R407C。如需用R134a，对应的性能参数请咨询本公司，确认后请在订货技术协议书中注明。

　　7、标准配置机组30HP(含30HP)以上配高、低压压力表，如有其它需求，请与我公司联系确认，认可后请在订货技术协议书中注明。

　　8、机组过滤器滤料标准配置为可清洗双层尼龙网，如需其它过滤器请在订货时注明。

　　9、若配管管长(单程)超过30m，需作为非标设计，请先与我公司联系确认，认可后请在订货技术协议书中注明。

　　10、若机组需做防爆处理，请与我公司联系确认，认可后请在订货技术协议书中注明。

　　11、机组出厂时自带制冷剂，风冷型机组制冷剂充注于室外机。

　　12、所有机组外部的管道部件不包括在机组的供货范围，由用户自行筹备。如客户有其它特殊要求,订货前请签订技术协议书。
